Documentação da Arquitetura do Sistema

1. Visão Geral da Arquitetura

1.1. Introdução

Este documento descreve a arquitetura de um sistema projetado para auxiliar indivíduos no gerenciamento de suas finanças pessoais. O sistema se concentra em fornecer uma plataforma onde os usuários possam registrar suas receitas e despesas, obter uma visão clara de seu saldo disponível e identificar padrões de gastos.

1.2. Objetivos

  • Facilitar o monitoramento de transações financeiras pessoais.

  • Oferecer insights sobre hábitos financeiros através de relatórios e análises.

  • Garantir a segurança e a privacidade das informações financeiras dos usuários.

1.3. Princípios da Arquitetura

A arquitetura do sistema garante que os componentes centrais do domínio sejam independentes de frameworks, facilitando testes, manutenção e evolução contínua. Isso é alcançado através da clara separação de responsabilidades em camadas distintas.

2. Diagrama de Alto Nível

Diagrama de Alto Nível

3. Detalhamento das Camadas

3.1. Entidades

  • Descrição Detalhada: A camada de Entidades representa os conceitos centrais e tem as regras de negócio mais fundamentais do domínio. Em uma aplicação de controle financeiro pessoal, isso incluiria conceitos como "Usuário" e "Transação".
  • Responsabilidades:
  • Modelar os dados essenciais do sistema, garantindo que todas as regras de negócio associadas a esses dados sejam respeitadas.
  • Permanecer independente de detalhes de infraestrutura, frameworks ou aplicativos específicos.
  • Interação com Outras Camadas:
  • As entidades são usadas pelos casos de uso para encapsular regras de negócio que são aplicadas em cenários de aplicação específicos. Não têm conhecimento de como são persistidas ou apresentadas.

3.2. Casos de Uso (Use Cases)

  • Descrição Detalhada: Esta camada define os fluxos de aplicação centrados na realização de tarefas que são vantajosas para o usuário. Os casos de uso coordenam a interação entre as entidades para implementar uma funcionalidade específica, garantindo que todas as regras e lógicas de negócio sejam cumpridas.
  • Responsabilidades:
  • Levar adiante os cenários específicos de aplicação que envolvem o uso das entidades.
  • Gerenciar o fluxo de dados entre as entidades e a camada de adaptadores de interface, transformando as interações chamadas pelos usuários em ações significativas.
  • Garantir que a lógica de aplicação seja independente dos frameworks UI e drivers de banco de dados.
  • Interação com Outras Camadas:
  • Interagem com adaptadores de interface para receber e responder a ações do usuário.
  • Utilizam as entidades para aplicar a lógica de negócios.

3.3. Adaptadores de Interface

  • Descrição Detalhada: A camada de adaptadores de interface atua como um tradutor entre a interface do usuário (UI ou API HTTP) e os casos de uso. Essa camada é responsável por converter entradas de dados de um formato específico em algo que os casos de uso possam processar, e formatar saídas de dados dos casos de uso.
  • Responsabilidades:
  • Validar e transformar dados de entrada vindo de interfaces externas.
  • Chamar os casos de uso apropriados, fornecendo dados de uma maneira que possam ser facilmente processados pelo domínio.
  • Formatando a saída de dados para uma forma utilizável por sistemas externos ou interfaces de apresentação.
  • Interação com Outras Camadas:
  • Recebem comandos de sistemas de entrada e podem passar dados aos casos de uso adequados.
  • Formatam a saída dos casos de uso para enviar de volta a sistemas externos ou interfaces de apresentação.

3.4. Frameworks e Drivers

  • Descrição Detalhada: Esta é a camada mais externa e contém todas as partes de comunicação e detalhes de implementação técnica que não são parte da lógica de negócios. Nesta camada, incluem-se elementos como frameworks web, bancos de dados, sistemas de arquivos e gerenciadores de autenticação.
  • Responsabilidades:
  • Facilitar a integração técnica com componentes externos, como serviços de banco de dados, redes, bibliotecas de autenticação e outros.
  • Satisfazer as requisições de dados persistentes através do armazenamento e recuperação.
  • Manter a flexibilidade para que essas tecnologias possam ser modificadas ou atualizadas sem impactar as camadas de negócios de aplicação.
  • Interação com Outras Camadas:
  • Fornece dependências necessárias para as camadas superiores, utilizando técnicas como injeção de dependência para manter a lógica de negócios desacoplada dos detalhes técnicos.

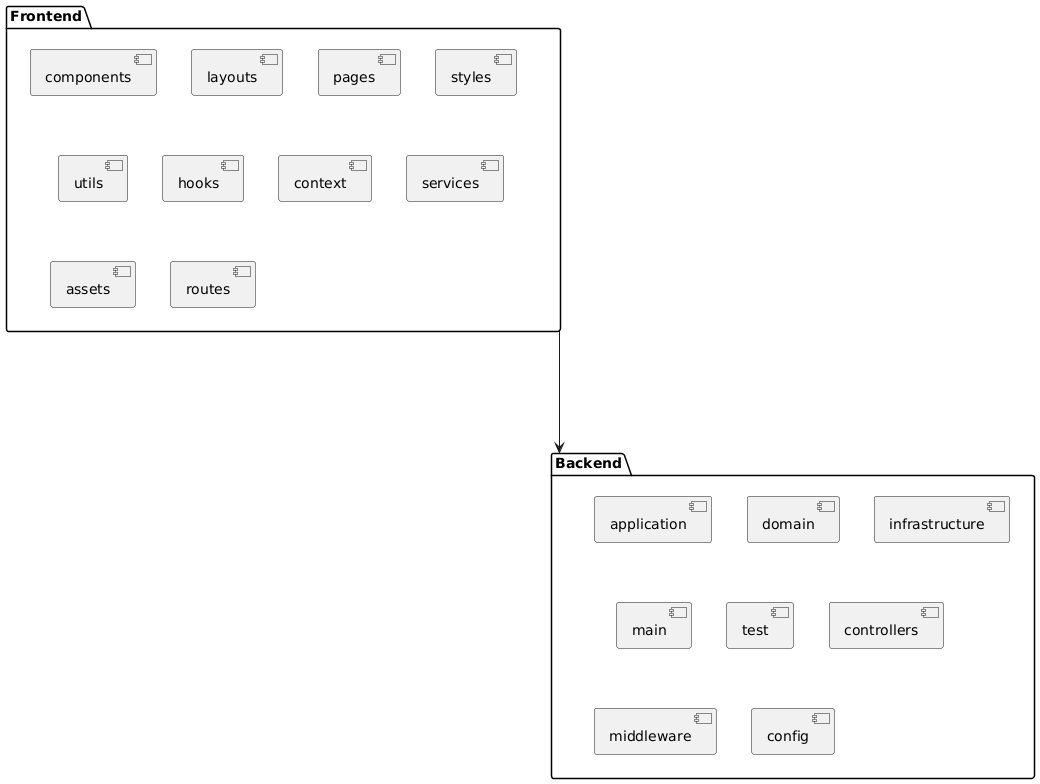

4. Diagrama de Pacotes

Diagrama de pacotes

5. Detalhes de Implementação

5.1. Tecnologias Utilizadas

  • TypeScript: Linguagem de programação que estende o JavaScript adicionando tipagem estática. No projeto, isso ajuda a reduzir erros e aumentar a legibilidade do código.
  • Tsx: Utilizado para executar arquivos TypeScript diretamente no Node.js, simplificando o desenvolvimento e eliminando a necessidade de configuração complexa.
  • Vitest: Utilizado para testes unitários devido à sua compatibilidade com TypeScript e interface simples.
  • Jest e Supertest: Jest é usado para a realização de testes de unidade mais extensos, enquanto Supertest permite simulação e verificação de requisições HTTP para testes de integração.
  • Cypress: Ferramenta de teste end-to-end que simula o comportamento do usuário e verifica o funcionamento do sistema de ponta a ponta em ambientes de navegador.
  • Express: Framework minimalista para Node.js, utilizado para construir a API RESTful do projeto, facilitando o tratamento de requisições e respostas HTTP.
  • CORS (Cross-Origin Resource Sharing): Mecanismo que permite ou restringe solicitação de recursos dependendo da origem do solicitante, configurado para proteger a API de acessos não autorizados.
  • Prisma ORM: Abstração de banco de dados que simplifica consultas e mutações, além de fornecer ferramentas automáticas de migração.
  • Dotenv: Biblioteca para carregamento de variáveis de ambiente a partir de um arquivo .env, permitindo a configuração de variáveis sensíveis de forma segura.
  • Zod: Biblioteca para validação de esquemas de dados que garante que as entradas do usuário sejam verificadas antes do processamento.
  • JSON Web Token (JWT): Implementado para autenticação e autorização segura, permitindo que tokens sejam passados pela API como representações dos usuários autenticados.
  • Winston: Biblioteca para criação e controle de logs, capaz de gerenciar diferentes níveis de registro e integrando-se bem com grandes quantidades de dados logados.
  • Bcrypt: Utilizado para o hashing de senhas dos usuários antes de armazená-las, garantindo que os dados armazenados sejam seguros mesmo em caso de vazamento de informações.
  • Next.js: : Next.js é um framework React voltado para o desenvolvimento de aplicações web e sites otimizados, com suporte tanto para renderização no lado do servidor (SSR) quanto para a geração de páginas estáticas (SSG)
  • JavaScript:: Linguagem de programação amplamente usada para construir aplicações interativas e escaláveis
  • CSS: Linguagem de estilo usada para definir a aparência visual de elementos web, como cores, tamanhos, fontes e layouts.
  • HTML: Linguagem de marcação que estrutura e organiza o conteúdo de páginas web, utilizando tags para elementos como cabeçalhos, parágrafos e links
  • Vercel: Plataforma de implantação escalável, projetada para trabalhar com Next.js, fornecendo suporte a SSR, SSG e ferramentas de otimização.
  • Chart.js: Biblioteca para criação de gráficos interativos em JavaScript, com alta personalização e compatibilidade com React.
  • Axios: Biblioteca para realizar requisições HTTP, facilitando a comunicação entre o cliente e o servidor.
  • Formik: Ferramenta para criar e gerenciar formulários de forma simplificada, ideal para aplicações com grande inserção de dados.

5.2. Organização do Código no Backend

.
├── src
│   ├── application
│   │   ├── interfaces
│   │   │   └── repositories
│   │   ├── services
│   │   ├── useCases
│   │   └── utils
│   ├── domain
│   │   ├── entities
│   │   └── factories
│   ├── infrastructure
│   │   └── database
│   ├── main
│   │   ├── config
│   │   ├── controllers
│   │   ├── middlewares
│   │   └── routes
└── test

Explicações sobre cada diretório:

  • src: Diretório raiz onde todo o código do aplicativo deveria residir.
  • application: Camada de aplicação que contém lógica de negócios específica do aplicativo.
    • interfaces: Definições de interfaces que servem como contratos para comunicação entre diferentes camadas/modules.
    • repositories: Interfaces para persistência e recuperação de entidades de domínio.
    • services: Serviços que encapsulam lógica de aplicação não específica de um caso de uso.
    • useCases: Implementações de casos de uso que orquestram a lógica do aplicativo para atingir os objetivos do usuário.
    • utils: Funções utilitárias não específicas a nenhum caso de uso ou serviço em particular.
  • domain: Contém o núcleo do aplicativo, onde reside a lógica de negócios essencial.
    • entities: Definições de entidades de domínio que encapsulam regras de negócio.
    • factories: Fábricas para criação de objetos de domínio, facilitando construções complexas.
  • infrastructure: Cumpre o papel de fornecer implementações concretas para interfaces definidas nas camadas superiores.
    • database: Implementações de repositórios, mapeadores e estratégias de conexão.
  • main: A camada mais externa que configura e inicia o aplicativo.
    • config: Configurações e constantes globais.
    • controllers: Controladores que lidam com a entrada HTTP e transformam chamadas em ações.
    • middlewares: Middlewares que processam solicitações e respostas de forma genérica.
    • routes: Definições de rotas que mapeiam URLs para controladores.
  • test: Onde todos os testes automatizados residem, como testes unitários, de integração, de aceitação, etc.

5.2.1. Organização do Código no Frontend

.
├── public
│ ├── images
│ └── fonts
├── src
│ ├── components
│ ├── layouts
│ │ └── MainLayout.js
│ ├── pages
│ │ ├── index.js
│ │ ├── about.js
│ │ ├── dashboard
│ │ └── index.js
│ ├── styles
│ ├── utils
│ ├── hooks
│ │ ├── useAuth.js
│ │ └── useFetch.js
│ ├── context
│ │ └── AuthContext.js
│ ├── services
│ │ └── api.js
│ ├── config
│ │ └── appConfig.js
├── .env.local
├── next.config.js
└── package.json

Explicações sobre cada diretório:

  • src: Diretório principal que contém todo o código-fonte da aplicação.
  • components: Armazena componentes reutilizáveis, como botões, cartões, modais, etc.
  • layouts:
    • MainLayout.js: Define a estrutura de layout comum da aplicação, incluindo elementos compartilhados como barra de navegação e rodapé.
  • pages: Diretório obrigatório do Next.js para gerenciamento de rotas.
    • index.js: Página inicial da aplicação, acessível pela URL raiz (/).
    • about.js: Página "Sobre", acessível pela rota /about.
    • dashboard: Subdiretório para páginas relacionadas ao painel de controle.
    • index.js: Página principal do painel, acessível pela rota /dashboard.
  • styles: Diretório para estilos globais e específicos.
  • utils: Contém funções utilitárias que são genéricas e podem ser usadas em qualquer parte do projeto.
  • hooks: Diretório para hooks personalizados do React, que encapsulam lógica reutilizável.
    • useAuth.js: Hook para lidar com autenticação do usuário.
    • useFetch.js: Hook para realizar requisições a APIs e gerenciar estados de carregamento/erro.
  • context: Diretório para os contextos globais do React, que permitem o compartilhamento de estados entre diferentes partes da aplicação.
    • AuthContext.js: Contexto para gerenciar informações de autenticação e estados do usuário logado.
  • services: Contém a lógica para interagir com APIs externas.
    • api.js: Configuração centralizada para requisições HTTP
  • config: Armazena configurações globais e constantes.
    • appConfig.js: Arquivo para variáveis de configuração.
  • .env.local: Arquivo para variáveis de ambiente específicas do ambiente local
  • next.config.js: Arquivo de configuração do Next.js, usado para customizações como redirecionamentos, otimizações e definições de ambiente.
  • package.json: Contém metadados do projeto e lista de dependências utilizadas.

6. Estratégia de Testes

6.1. Testes Unitários

  • Framework: Vitest.
  • Cobertura: Foco em funções de manipulação de dados em entidades e casos de uso.

6.2. Testes de Integração

  • Framework: Jest com Supertest.
  • Cobertura: Verificações de fluxos de dados entre módulos e API, incluindo autenticação e operações de CRUD.

6.3. Testes End-to-End

  • Ferramenta: Cypress.
  • Cobertura: Simulação de interações completas do usuário com o sistema através de navegadores reais.

7. Segurança

7.1. Autenticação e Autorização

  • Implementação de JWT para sessões de usuário seguras e verificáveis.
  • Requisições de autenticação utilizando middlewares do Express para validação de tokens.

7.2. Proteções contra Vulnerabilidades

  • Validação de Entrada: Uso de Zod para garantir que as entradas do usuário sejam verificadas antes do processamento.
  • Proteção de Senhas: Senhas são armazenadas apenas pós-hashing com bcrypt, reforçando a segurança.

8. Considerações Finais

8.1. Desafios e Soluções

  • Observabilidade e monitoramento: Uso extensivo de logs com Winston para monitoramento da aplicação e busca de bugs.

9. Anexos

9.1. Glossário

  • JWT: Token de autenticação baseado em JSON.
  • ORM: Mapeamento objeto-relacional, usado para interagir com bancos de dados.

9.2. Referências
