📊 Diagrama da Arquitetura do Sistema

Abaixo está representada a arquitetura geral do sistema Mapa da Acessibilidade, que descreve como os componentes se comunicam para fornecer funcionalidades acessíveis e eficientes.

🖼️ Visão Geral do Diagrama

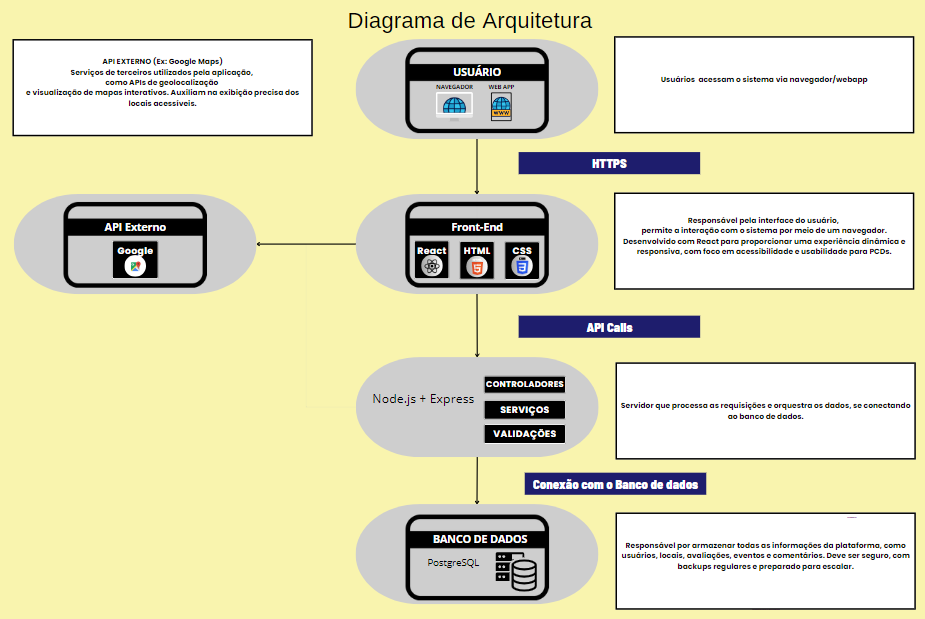

Diagrama da Arquitetura

graph TD A[Frontend: React/Vite] B[Backend: Node.js/Express] C[Leaflet & Open Street Map] D[Authentication Service] E[Database: PostgreSQL] F[External APIs] G[PGAdmin] A -->|API Calls| B A --> C A --> D B --> E B --> F E --> G

🧩 Componentes da Arquitetura

👤 Usuário

  • Os usuários acessam o sistema por meio de navegadores ou WebApps.
  • O público-alvo inclui pessoas com deficiência (PCDs), sendo a acessibilidade um foco central da aplicação.

🎨 Front-End

  • Tecnologias: React, HTML, CSS.
  • É a interface gráfica que interage diretamente com o usuário.
  • Desenvolvido com foco em acessibilidade, usabilidade e responsividade.
  • Comunicação com o back-end ocorre via HTTPS.

🌐 API Externo

  • Exemplo: Google Maps API.
  • Utilizado para geolocalização e exibição de mapas interativos.
  • Auxilia na exibição precisa de locais acessíveis no mapa.

🔧 Back-End (Node.js + Express)

  • Atua como intermediário entre o front-end e o banco de dados.
  • Processa requisições, realiza validações, chama serviços e aplica regras de negócio.
  • Composto por três camadas principais:
  • Controladores
  • Serviços
  • Validações

🛢️ Banco de Dados

  • Tecnologia: PostgreSQL.
  • Armazena todas as informações do sistema, incluindo:
  • Usuários
  • Locais
  • Avaliações
  • Eventos
  • Comentários
  • O banco é projetado para ser seguro, com backups regulares e preparado para escalabilidade.

🔁 Fluxo de Comunicação

  1. O usuário acessa a aplicação pelo navegador.
  2. O front-end envia requisições via HTTPS para a API.
  3. A API (Node.js/Express):
  4. Valida e processa os dados.
  5. Comunica-se com o banco de dados e, se necessário, com APIs externas.
  6. A resposta retorna ao front-end e é exibida ao usuário.

🔒 Segurança

  • Toda a comunicação entre front-end e back-end ocorre via HTTPS.
  • A aplicação segue boas práticas de segurança e privacidade dos dados dos usuários.
