Arquitetura

Esta seção documenta a arquitetura proposta para o sistema, com foco em reduzir o tempo de onboarding, evitar organização ad hoc de pastas e registrar uma base técnica comum para as próximas implementações.

Leitura Rápida

Hoje o sistema possui duas aplicações principais:

  • frontend: interface web em Next.js, responsável pela experiência do usuário.
  • backend: API em FastAPI, responsável por regras de negócio, orquestração e acesso a dados.

Arquiteturalmente, o projeto adota separação por camadas, contratos claros entre frontend e backend e crescimento incremental de módulos conforme surgem novos casos de uso.

Observação: parte dos módulos descritos nesta página representa a organização arquitetural recomendada para a evolução de curto prazo do projeto.

Princípios Arquiteturais

  • Separação de responsabilidades: interface, aplicação e persistência não devem se confundir.
  • Baixo acoplamento: regras de negócio não devem depender diretamente de detalhes de framework ou infraestrutura.
  • Crescimento guiado por estrutura: novas features devem reforçar o padrão do repositório, não criar convenções paralelas.
  • Clareza para onboarding: a arquitetura precisa ser legível por quem está entrando no projeto.

Contexto do Sistema

O diagrama abaixo mostra a visão de contexto do sistema, destacando quem usa a aplicação e quais blocos técnicos participam do fluxo principal.

%%{init: {'theme': 'base', 'themeVariables': { 'primaryColor': '#E8F0FE', 'primaryTextColor': '#102A43', 'primaryBorderColor': '#3E7BFA', 'lineColor': '#5B6C8F', 'secondaryColor': '#EAF7F0', 'tertiaryColor': '#FFF4DB', 'fontSize': '15px' }}}%% flowchart LR U([Usuário]):::person F[Frontend<br/>Next.js 16]:::frontend B[Backend<br/>FastAPI]:::backend S[Camada de Serviços<br/>Casos de uso e validações]:::service D[(Banco de Dados<br/>PostgreSQL / Prisma)]:::database U --> F F -->|HTTP / JSON| B B --> S S --> D classDef person fill:#FFF4DB,stroke:#D4A72C,color:#4A3B00,stroke-width:2px; classDef frontend fill:#E8F0FE,stroke:#3E7BFA,color:#102A43,stroke-width:2px; classDef backend fill:#EAF7F0,stroke:#2F855A,color:#123524,stroke-width:2px; classDef service fill:#F7ECFF,stroke:#8B5CF6,color:#3B1F66,stroke-width:2px; classDef database fill:#FFE8E8,stroke:#D64545,color:#5C1B1B,stroke-width:2px;

Visão de Containers

O diagrama a seguir apresenta a organização arquitetural proposta para o repositório.

%%{init: {'theme': 'base', 'themeVariables': { 'primaryColor': '#F8FAFC', 'primaryTextColor': '#0F172A', 'primaryBorderColor': '#64748B', 'lineColor': '#64748B', 'fontSize': '14px' }}}%% flowchart TB subgraph Frontend["Frontend | Next.js"] direction TB A[app<br/>rotas, layouts e páginas]:::frontend C[components<br/>componentes reutilizáveis]:::frontend L[lib<br/>clientes HTTP e utilitários]:::frontend end subgraph Backend["Backend | FastAPI"] direction TB R[api<br/>rotas e contratos HTTP]:::backend SV[services<br/>casos de uso]:::service M[models<br/>schemas e contratos]:::support DB[db<br/>persistência e integrações]:::database end A --> C L -->|HTTP/JSON| R A --> L R --> SV SV --> M SV --> DB DB --> P[(PostgreSQL / persistência)]:::database classDef frontend fill:#E8F0FE,stroke:#3E7BFA,color:#102A43,stroke-width:2px; classDef backend fill:#EAF7F0,stroke:#2F855A,color:#123524,stroke-width:2px; classDef service fill:#F7ECFF,stroke:#8B5CF6,color:#3B1F66,stroke-width:2px; classDef support fill:#FFF7E6,stroke:#D97706,color:#5A3A00,stroke-width:2px; classDef database fill:#FFE8E8,stroke:#D64545,color:#5C1B1B,stroke-width:2px;

Fluxo Principal de Requisição

O fluxo abaixo descreve a jornada principal de requisição entre as camadas da arquitetura proposta.

sequenceDiagram actor Usuário participant Frontend as Frontend Next.js participant Backend as Backend FastAPI participant DB as Banco de Dados Usuário->>Frontend: Interage com a interface Frontend->>Backend: Requisição HTTP Backend->>Backend: Executa validações e regras de negócio Backend->>DB: Leitura ou escrita DB-->>Backend: Resultado Backend-->>Frontend: Resposta JSON Frontend-->>Usuário: Atualiza a interface

O fluxo acima resume a jornada esperada para as próximas features:

  1. o usuário interage com uma página do frontend;
  2. a página delega chamadas de integração para lib/;
  3. o backend recebe a requisição na camada api/;
  4. a regra de negócio é executada em services/;
  5. a persistência acontece em db/;
  6. a resposta retorna ao frontend com contrato explícito.

Responsabilidades por Camada

Camada Responsabilidade
frontend/src/app Rotas, páginas e composição da UI
frontend/src/components Componentes reutilizáveis e padrões visuais
frontend/src/lib Clientes HTTP, helpers e adaptadores de integração
backend/app/api Endpoints, contratos HTTP e roteamento
backend/app/services Casos de uso e regras de negócio
backend/app/models Schemas Pydantic e contratos internos
backend/app/db Integração com persistência e ORM

Diretrizes de Evolução

Para as próximas entregas, a documentação assume a seguinte direção:

  • cada feature deve nascer com rota, caso de uso e contrato bem definidos;
  • o frontend deve mover integrações para src/lib/ e concentrar composição visual em components/;
  • o backend deve evoluir para uma service layer explícita;
  • o acesso a dados deve permanecer encapsulado em uma fronteira própria.

Uso da Documentação

Esta seção serve como referência para:

  • entender rapidamente onde uma nova feature deve ser implementada;
  • decidir em qual camada um novo trecho de código pertence;
  • revisar se uma mudança está respeitando a separação arquitetural do projeto;
  • alinhar o repositório antes de abrir PRs maiores.

Referência Visual Existente

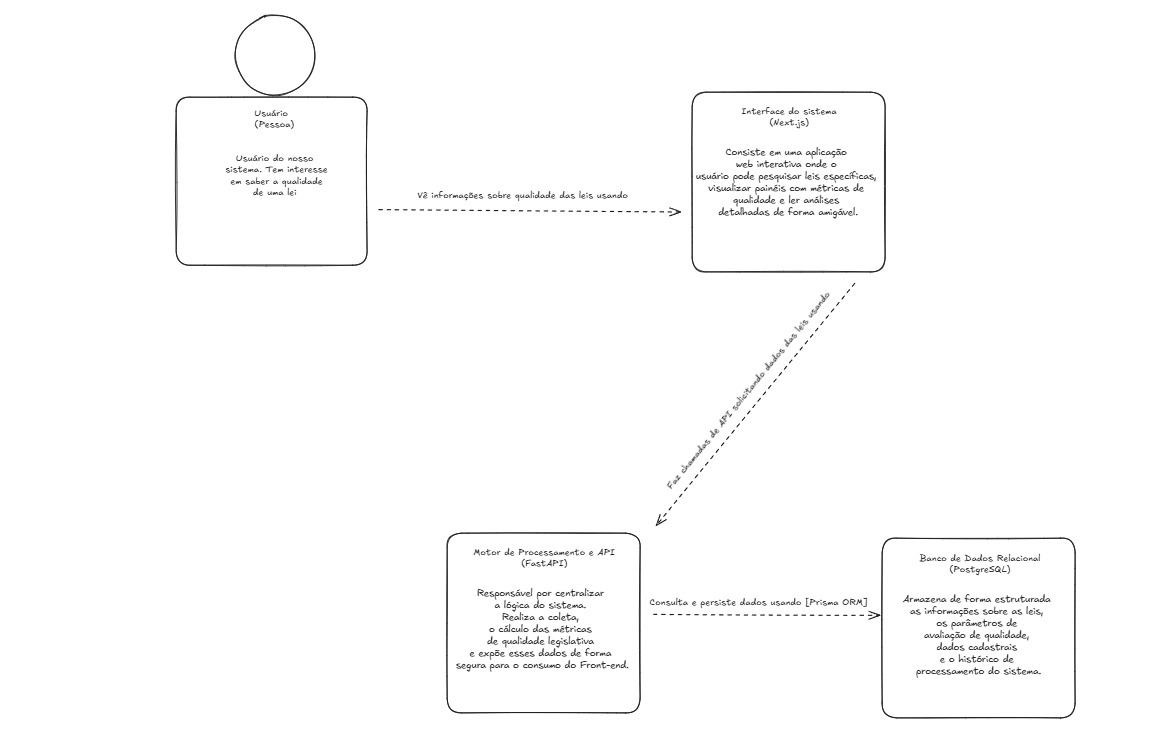

O repositório já possui uma imagem de contexto em c4_system_context.jpeg, mas os diagramas Mermaid desta seção passam a ser a referência principal por serem versionáveis e mais fáceis de manter junto da documentação.
