Arquitetura
Modelo Arquitetural¶
A arquitetura do ProtectKids foi documentada utilizando o Modelo C4, escolhido por sua abordagem hierárquica e pelo foco na clareza da comunicação. Esse modelo permite que tanto desenvolvedores quanto usuários compreendam o funcionamento do sistema sem a necessidade de conhecer padrões complexos de notação.
O Modelo C4 pode ser entendido como um sistema de zoom arquitetural, no qual cada nível apresenta uma visão diferente da plataforma.

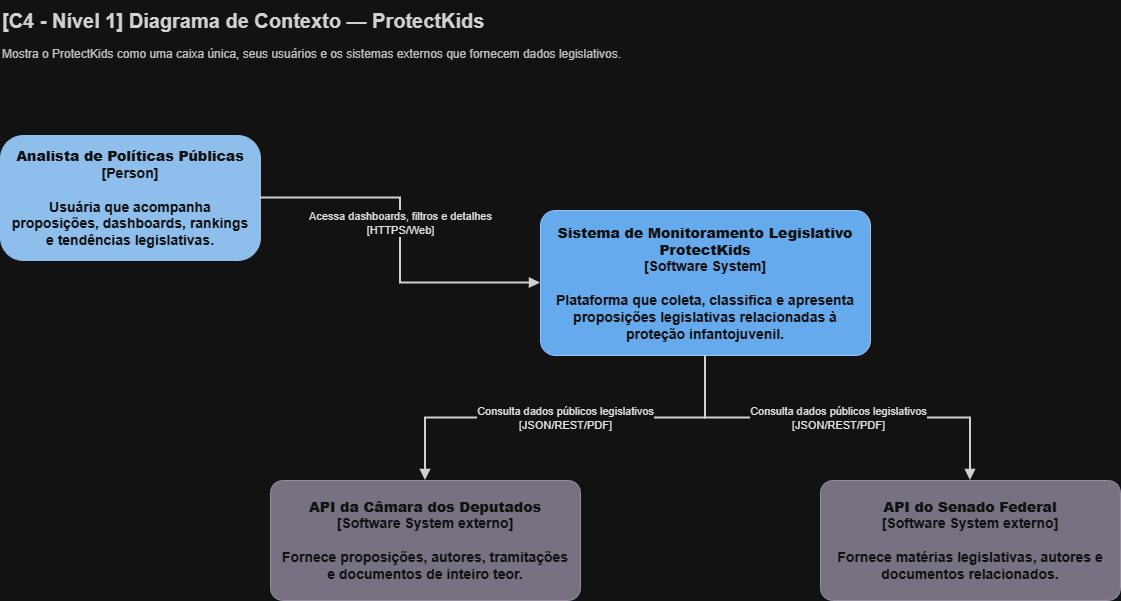

Nível 1 — Diagrama de Contexto¶
No primeiro nível, o sistema é tratado como uma caixa preta, abstraindo detalhes de implementação e código. O objetivo principal é responder às seguintes perguntas:
- Quem utiliza o sistema?
- Com quais sistemas externos ele se integra?
Essa visão permitiu mapear de forma clara o fluxo de interação entre os usuários do ProtectKids e serviços externos essenciais para o projeto, como a API de Dados Abertos da Câmara dos Deputados e do Senado Federal.

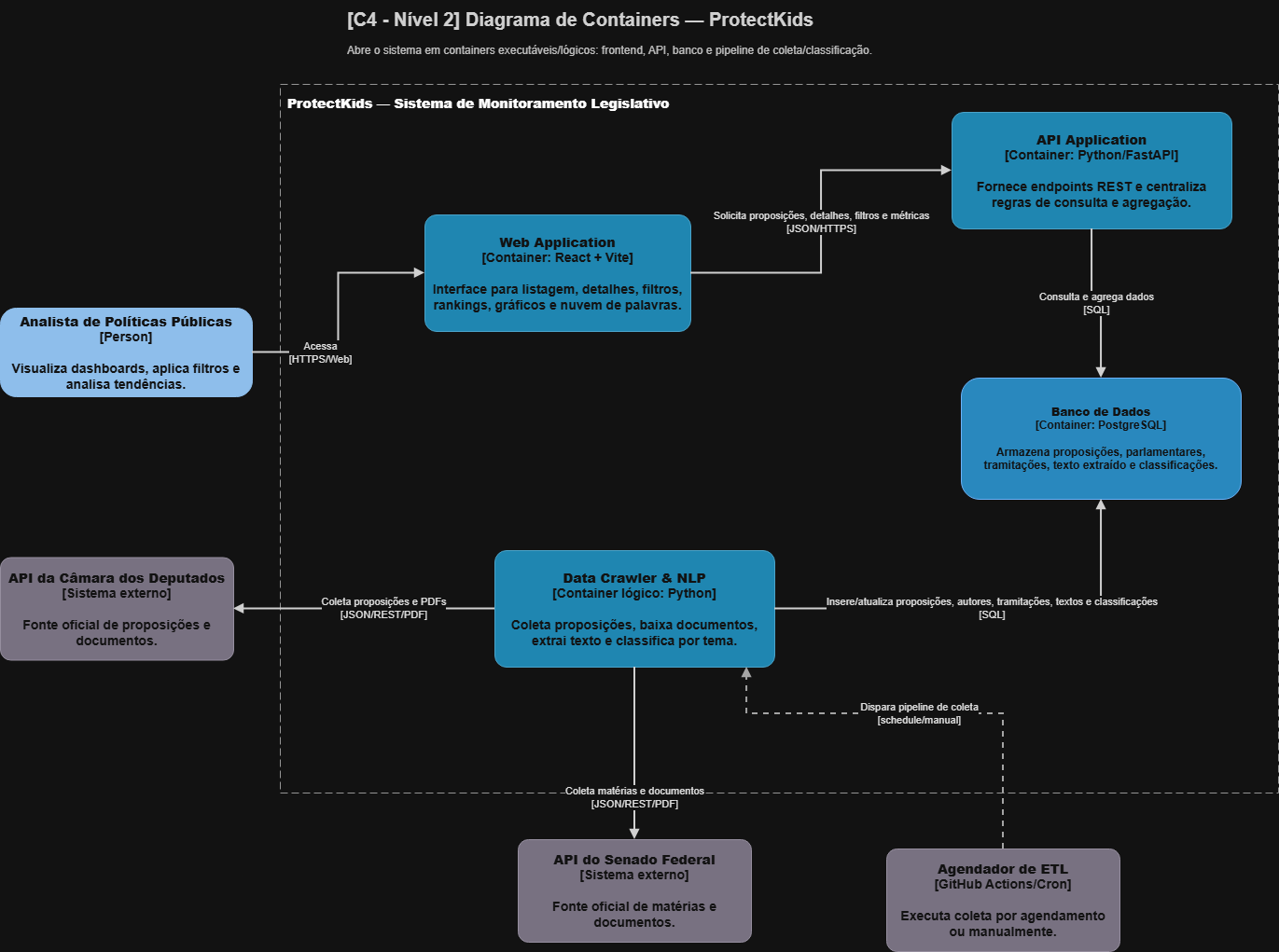

Nível 2 — Diagrama de Contêineres¶
No segundo nível, é apresentada a macroarquitetura da aplicação, detalhando os principais componentes de software e suas responsabilidades.
Essa etapa é especialmente importante para o projeto, pois representa diretamente a infraestrutura conteinerizada baseada em Docker. Nela, são evidenciadas as interações entre:
- Frontend
- Backend
- Crawler de dados
- Modelo de NLP
- Banco de Dados
Além disso, o diagrama demonstra como esses componentes se comunicam entre si para realizar o processamento e a disponibilização das informações.

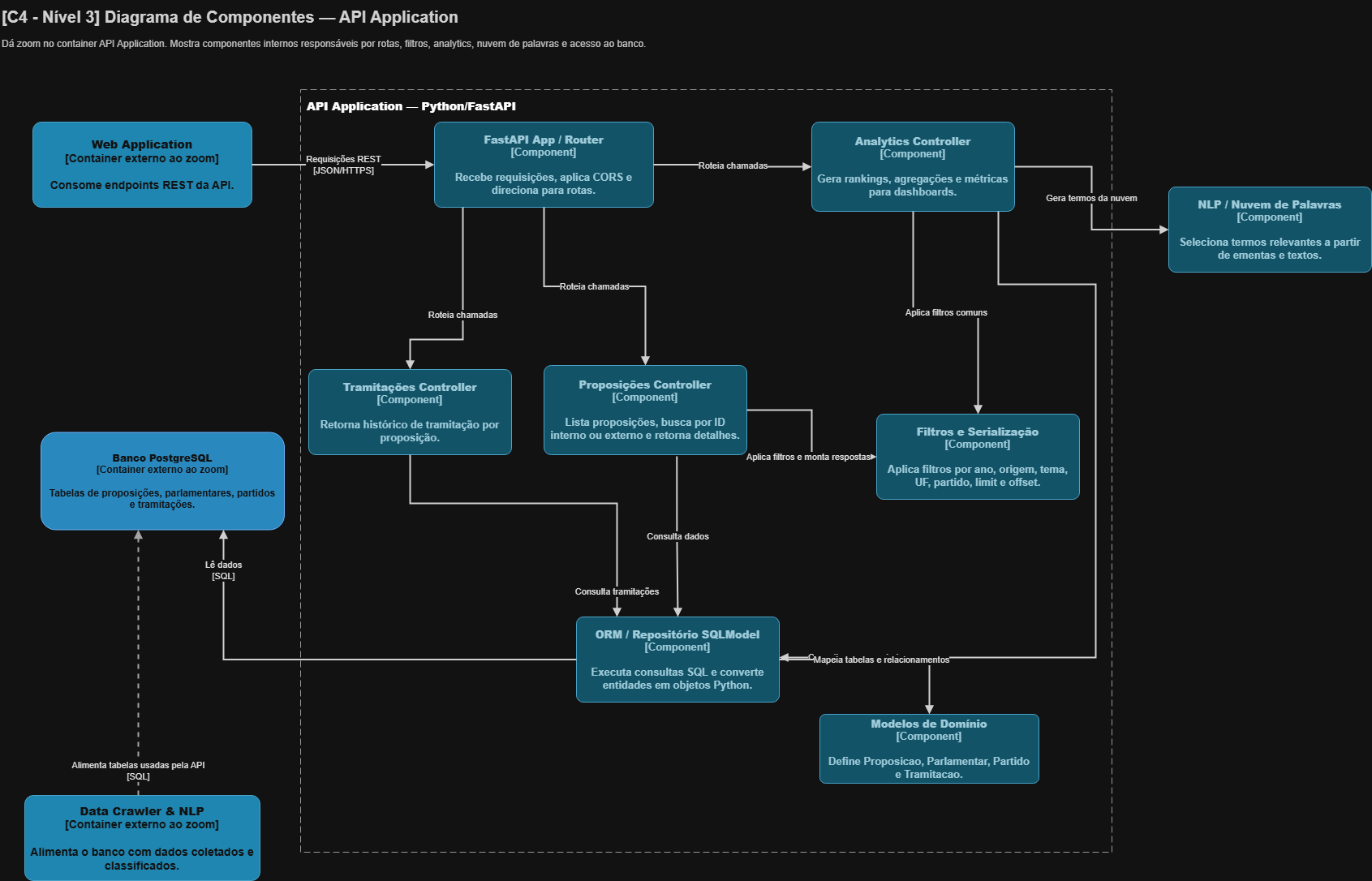

Nível 3 - Diagrama de Componentes¶
No terceiro nível, o foco passa a ser a estrutura interna de um dos contêineres apresentados no nível anterior. No caso do ProtectKids, o detalhamento foi aplicado ao contêiner da API Application, implementada com FastAPI.
Esse nível permite compreender como o backend organiza suas responsabilidades internas para atender às requisições do frontend e consultar os dados armazenados no PostgreSQL.
No diagrama de componentes, a API é dividida em partes como:
- Roteador principal da aplicação FastAPI
- Endpoints de proposições
- Endpoints de analytics
- Endpoints de tramitações
- Funções auxiliares de filtros e serialização
- Integração com os modelos de domínio
- Camada de acesso ao banco por meio do SQLModel
- Geração da nuvem de palavras com apoio do processamento NLP
Benefícios da Utilização do Modelo C4¶
Comunicação Clara¶
A utilização de caixas e relacionamentos simplificados torna a arquitetura compreensível tanto para pessoas técnicas quanto não técnicas.
Alinhamento da Equipe¶
Os diagramas funcionam como um mapa visual do projeto, permitindo que cada integrante compreenda onde sua contribuição se encaixa dentro da solução completa.
Facilidade de Manutenção¶
Como a documentação descreve componentes de alto nível, pequenas alterações no código não exigem constantes reformulações dos diagramas arquiteturais.
